Теплообменное оборудование
Пароводяные подогреватели ПП
Подогреватель ПП - пароводяной теплообменник для нагрева воды насыщенным паром в системах отопления, горячего водоснабжения и тепловых сетях.
Применение
Где используются подогреватели пароводяные
- Тепловые сетиНагрев сетевой воды для теплоснабжения объектов.
- Горячее водоснабжениеПодготовка воды для систем ГВС.
- ОтоплениеПередача тепла от насыщенного пара к воде системы отопления.
- Паровые котельныеРабота с паром от котлов или паропроводов низкого давления.
Устройство
Как работает подогреватель ПП

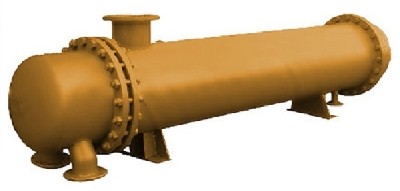

Подогреватель состоит из корпуса, передней водяной камеры с патрубками и крышкой, а также трубной системы из пучков труб, закрепленных в трубных досках. Исполнения предусматривают плоские или эллиптические днища и плавающую головку.
Нагреваемая вода движется по трубкам. Греющий пар поступает в межтрубное пространство, где сегментные перегородки направляют его поток. Конденсат стекает в нижнюю часть корпуса и отводится через патрубок; неконденсирующиеся газы удаляются отдельно.
Типоразмеры
Номенклатура подогревателей ПП
В таблице приведены базовые характеристики пароводяных подогревателей. Подходящий типоразмер определяется по требуемой тепловой нагрузке и параметрам рабочих сред.
| НОМЕНКЛАТУРА И ОБЩАЯ ХАРАКТЕРИСТИКА ПАРОВОДЯННЫХ ПОДОГРЕВАТЕЛЕЙ ПП | |||||||||
| Обозначение (типоразмер) | Масса общая, кг | Площадь поверхности нагрева, м2 | Кол-во латунных трубок, шт. | Диаметр корпуса, мм | |||||
| ПП 2-6-2 | 390 | 6,3 | 68 | 325 | |||||
| ПП 2-9-7 | 485 | 9,5 | 68 | 325 | |||||
| ПП 2-11-7 | 600 | 11,4 | 124 | 426 | |||||
| ПП 2-17-7 | 730 | 17,2 | 124 | 426 | |||||
| ПП 1-21-7 | 900 | 21,2 | 232 | 530 | |||||
| ПП 2-24-7 | 870 | 24,4 | 176 | 480 | |||||
| ПП 1-32-7 | 1090 | 32,0 | 232 | 530 | |||||
| ПП 1-35-7 | 1290 | 35,3 | 392 | 630 | |||||
| ПП 1-53-7 | 1565 | 53,9 | 392 | 630 | |||||
Подбор и комплектация
Что учитываем при подборе подогревателя ПП
- Тепловая нагрузкаОпределяет требуемую поверхность нагрева и типоразмер подогревателя.
- Параметры водыУчитываются расход, температура на входе и требуемая температура на выходе.
- Параметры параУточняются давление и температура греющего пара на объекте.
- Условия установкиСогласовываются компоновка, патрубки и состав поставки для котельной.
Вопросы и ответы
Частые вопросы о подогревателях ПП
Что такое пароводяной подогреватель ПП?
Это теплообменный аппарат, в котором насыщенный пар передает тепло воде. Подогреватели ПП используются в системах отопления, горячего водоснабжения и тепловых сетях.
Как подобрать подогреватель ПП?
Для подбора нужны расход воды, температуры воды на входе и выходе, давление и параметры греющего пара, а также условия размещения оборудования. По ним определяется требуемая поверхность нагрева и типоразмер.
Какие давления допускает подогреватель?
Типовое исполнение рассчитано на давление воды до 1,6 МПа и давление пара до 1,0 МПа. Технические параметры уточняются для конкретного заказа.
Можно ли заказать монтаж и пусконаладку?
Да. ООО «СЭЛПА-1» выполняет проектирование и изготовление подогревателей, а также может оказать услуги по монтажу и пусконаладке оборудования.
Нужен пароводяной подогреватель ПП?
Подберем типоразмер и комплектацию для вашей системы теплоснабжения.
