Фильтры сорбционные угольные (ФСУ)

Фильтры ФСУ предназначены для глубокой очистки конденсата возвращаемого с производства, от высокодисперсного масла и остатков нефтепродуктов, а также для очистки природных вод от органических загрязнений, удаления привкусов и запахов.

Данные фильтры используются на водоподготовительных установках электростанций, промышленных и отопительных котельных.

В качестве фильтрующей загрузки в фильтрах ФСУ применяют активированные угли на основе каменных и древесных углей, коксовый уголь и специальные сорбенты.

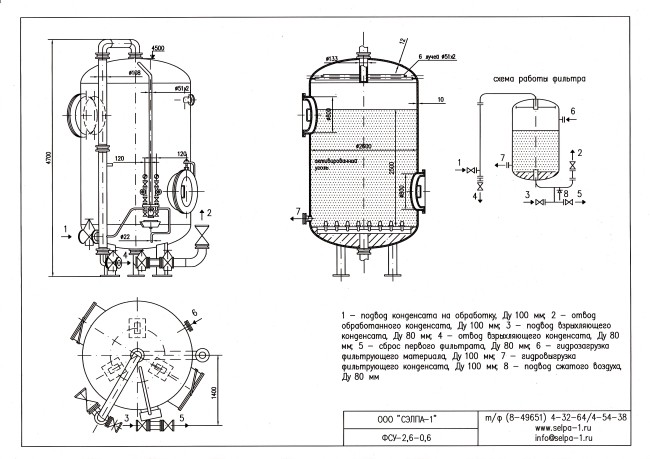

Устройство фильтра

Фильтр ФСУ представляет собой вертикальный однокамерный цилиндрический аппарат, состоящий из следующих основных элементов: корпуса, верхнего и нижнего распределительных устройств.

Корпус фильтра – цилиндрический, сварной, из листовой стали, с приваренными эллиптическими штампованными днищами.

К нижнему днищу приварены три опоры для установки фильтра на фундамент.

Фильтры поставляются в комплекте с наружным трубопроводом по фронту фильтра, запорно-регулирующей арматурой, КИП. При необходимости наносится внутренняя антикоррозионная защита на корпус фильтра и трубопроводы обвязки.

ООО «СЭЛПА-1» является непосредственным изготовителем оборудования водоподготовки и обладает большим опытом изготовления данных фильтров.

НОМЕНКЛАТУРА И ОБЩАЯ ХАРАКТЕРИСТИКА ФИЛЬТРОВ СОРБЦИОННЫХ УГОЛЬНЫХ
Обозначение
типоразмера
Высота
фильтра, мм (с трубопроводом)
Условный
диаметр
фильтра, мм
Высота
фильтрующей
загрузки, мм
Производи-
тельность,
м3
Масса в
объёме
комплекта,
кг
ФСУ-1,0-0,6 2950 1000 1000 8 450
ФСУ-1,2-0,6 3070 1200 1000 10 600
ФСУ-1,5-0,6 4160 1500 2500 12 1515
ФСУ-2,0-0,6 4500 2000 2500 20 2470
ФСУ-2,6-0,6 4780 2600 2200 40 4020
ФСУ-3,0-0,6 5170 3000 2200 50 5240
ФСУ-3,4-0,6 5410 3400 2200 60 6540

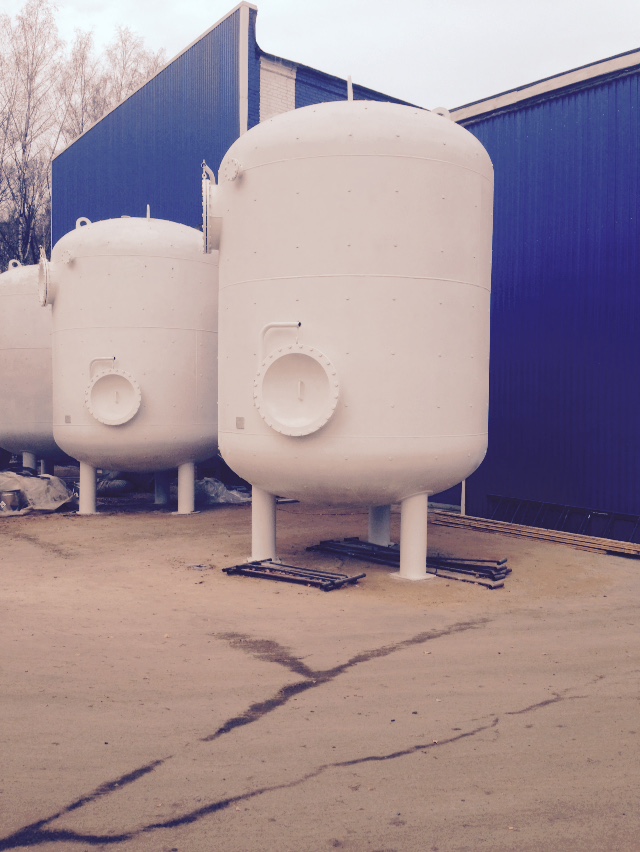

ФИЛЬТР СОРБЦИОННЫЙ УГОЛЬНЫЙ ФИЛЬТР СОРБЦИОННЫЙ УГОЛЬНЫЙ
